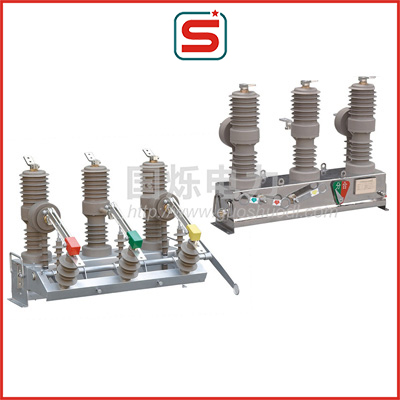

ZW32-12KV系列户外高压真空断路器

一、产品概述：

ZW32-12系列户外交流高压真空断路器(以下简称断路器)为额定电压12KV、三相交流50Hz的户外配电设备。主要用于开断、关合电子系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作场所。也可作为电网的分段开关，加装控制器后，可实现配网自动化。

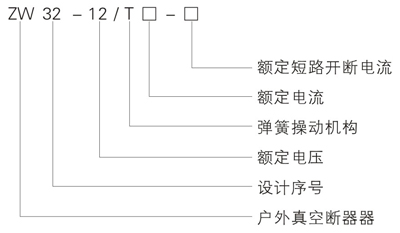

二、型号及其含义：

三、主要技术参数：

序号	项目	单位	参数
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定短路开断电流	kA	20
5	额定峰值耐受电流(峰值)	kA	50
6	额定短时耐受电流	kA	20
7	额定短路关合电流(峰值)	kA	50
8	机械寿命	次	10000
9	额定短路开断电流开断次数	次	30
10	工频耐受电压(1min);(湿)(干)相同、对地/断口	kV	42/48
11	雷电冲击耐受电压(峰值)相同、对地/断口	kV	75/85
12	二次回路1min工频耐压	kV	2

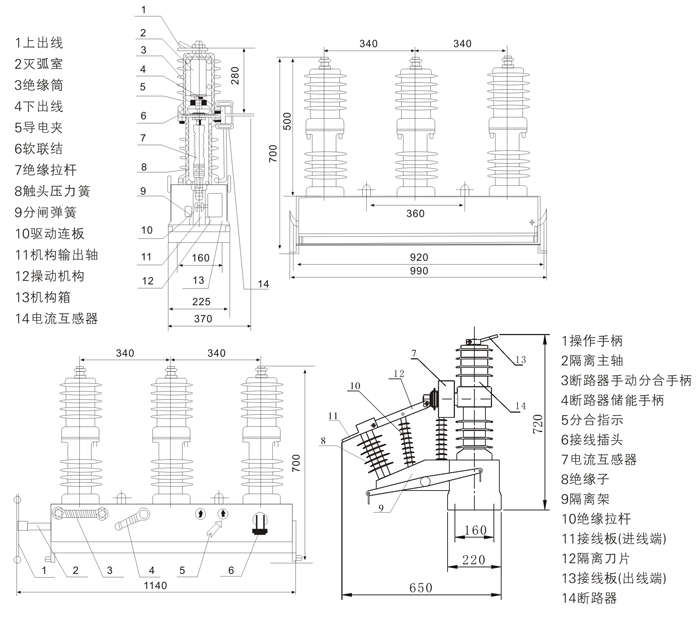

四、主要机械参数：
