| ZW7-40.5KV系列户外真空断路器 |
一、产品概述
ZW7-40.5户外真空断路器是三相交流50HZ的户外高压电器设备；适用于24~40.5KV输配电系统的控制和保护；也可适用于前落断路器及开合电容器组的场合；本产品可配合分段控制器，重合器可实现电力系统智能化分段，重合控制。并可内附电流互感器供测量与保护用，断路器可配弹簧或电磁操动机构，机械性能可靠，可频繁操作，无火灾和爆炸隐患；断路器符合国家标准GB1984-1989《交流高压断路器》和国际电工委员会IEC56、IEC62271-100《高压交流断路器》的要求。断路器的主要的特点：开断性能优良，采用真空灭弧，开断能力强，机械寿命高达10000次；结构简单，面维护，不检修周期长；绝缘性能好，抗污秽能力强；可根据客户要求内装电流互感器，计量精度达0.2S级，可实现三相互动保护。
二、使用环境条件
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、******日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
技术参数
|
项目 |
单位 |
参数 |
||||
|
额定电压 |
KV |
15 |
24 |
36 |
40.5 |
|
|
额定绝缘水平 |
1min工频耐压 |
50 |
60 |
70 |
95 |
|
|
雷电冲击耐压（峰值） |
110 |
150 |
170 |
185 |
||
|
额定电流 |
a |
630/1000/1250/1600/2000 |
||||
|
额定短路开断电流 |
ka |
12.5/16/20/25/31.5 |
||||
|
额定操作顺序 |
o-0.3s-co-180s-co |
|||||
|
额定短路电流开断次数 |
次 |
12 |
||||
|
额定短路关合电流（峰值） |
ka |
50,63,80 |
||||
|
额定峰值耐受电流 |
||||||
|
额定短时耐受电流 |
ka |
20,25,31.5 |
||||
|
平均分闸速度 |
ms |
1.5±0.20 |
1.5±0.20 |
1.5±0.20 |
1.5±0.20 |
|
|
平均合闸速度 |
0.7±0.20 |
0.7±0.20 |
0.7±0.20 |
0.7±0.20 |
||
|
触头合闸弹跳时间 |
≤2 |
≤2 |
≤2 |
≤2 |
||
|
三相分、合闸不同期性 |
≤2 |
≤2 |
≤2 |
≤2 |
||
|
合闸时间 |
≤145 |
≤145 |
≤150 |
≤150 |
||
|
分闸时间 |
≤70 |
≤70 |
≤70 |
≤70 |
||
|
机械寿命 |
次 |
10000 |
||||
|
额定操作电压及辅助回路额定电压 |
v |
dc220,110,48,24 |
||||
|
ac220,110,48,24 |
||||||
|
没相回路支流电阻（不含互感器） |
μΩ |
≤100 |
||||
|
动静触头允许磨损累计厚度 |
mm |
3 |
||||
|
重量 |
Kg |
1000 |
||||

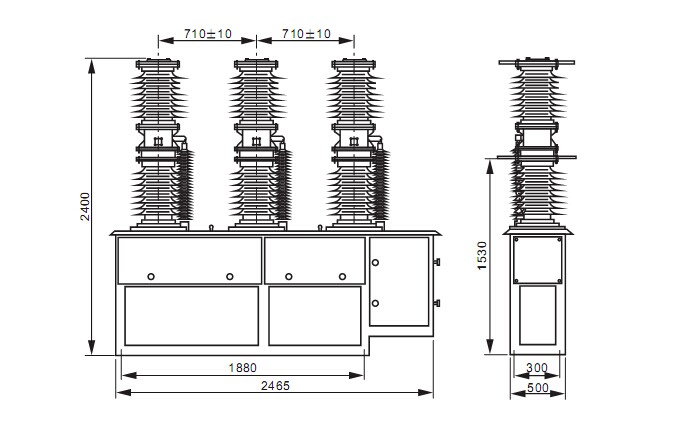

断路器外形尺寸及安装尺寸见图
